国产精品无码v在线观看,人亲久久精品天天中文字幕,国产一区二区女内射,国精产品一区一区三区

    液體模具硅膠的硬度一般是根據(jù)客戶(hù)用途需求來(lái)調(diào)節(jié)的，但有些用戶(hù)發(fā)現(xiàn)做出來(lái)的硅膠模具硬度偏高，這種情況多發(fā)生在新用戶(hù)身上，一般有經(jīng)驗(yàn)的用戶(hù)都會(huì)知道買(mǎi)來(lái)的硅膠實(shí)際硅膠硬度和你給廠(chǎng)家提供的數(shù)據(jù)是有一定的誤差范圍的，這種誤差一般在±2邵氏A左右。特別是對(duì)于新手對(duì)自己需要的硬度不確定，這樣會(huì)造成更大的硬度誤差。那么如果遇到了這種問(wèn)題，該如何解決呢，下面東莞旭柏液體模具硅膠廠(chǎng)家提供兩種能降低硬度的方法給大家。

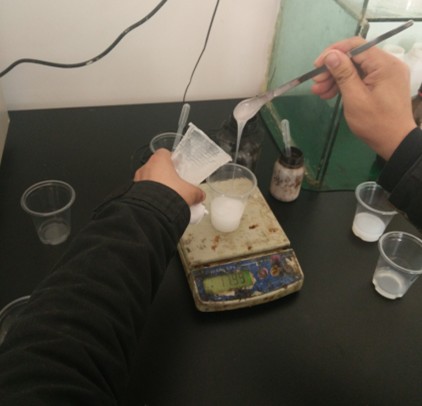

第一種方法：采用高硬度硅膠和低硬度硅膠混合，比如20硬度的硅膠和10硬度的硅膠混合后硅膠的硬度會(huì)綜合在15邵氏A左右；使用這種混合的方法應(yīng)注意，縮合型的不能和加成型的混合使用，否則會(huì)造成不固化的現(xiàn)象。

第二種方法：我們可以硅油來(lái)降低硅膠硬度，一般加入1%的硅油，硅膠硬度會(huì)降低0.9～1.1度左右；加入10%的硅油，硅膠硬度會(huì)降低5度左右。但在實(shí)際操作中如果添加的硅油比列過(guò)大會(huì)破壞硅膠的分子量，抗撕、抗拉強(qiáng)度都會(huì)相應(yīng)的變差，從而影響硅膠模具的使用壽命，另外硅油添加比例太大也會(huì)導(dǎo)致硅橡膠模具容易變形。所以，我們建議：一般硅膠與硅油的比例不超過(guò)5%，并且盡量加粘度較大些的硅油，如果加入超過(guò)5%的硅油，請(qǐng)先小量試用確定做出來(lái)的模具能否使用。

東莞旭柏新材專(zhuān)業(yè)生產(chǎn)模具硅膠 液體硅膠 人體硅膠 成人用品硅膠 仿真假肢硅膠 變裝人體硅膠 透明硅凝膠等一系列有機(jī)硅原料，可按客戶(hù)需求調(diào)整硅膠硬度 粘度 韌性等參數(shù)；旭柏液體模具硅膠廠(chǎng)家12年專(zhuān)注液體硅膠研發(fā)生產(chǎn)，可免費(fèi)提供樣品試用，歡迎咨詢(xún)?cè)嚇印?/p>
